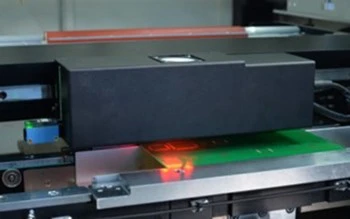

Επισκόπηση NeoDen ND2
Μάρκα και μοντέλο: NeoDen ND2
Τομείς εφαρμογής: Γραμμές παραγωγής SMT υψηλής-ακριβείας για ιατρικές συσκευές, ηλεκτρονικά αυτοκινήτων, φωτισμό LED και άλλα.
Βασικά πλεονεκτήματα: Διαθέτει κεφαλή εκτύπωσης γραμμικού κινητήρα κλειστού-βρόχου, εξαιρετικά-υψηλή ακρίβεια εκτύπωσης ±10 μm, τυπικό έλεγχο ποιότητας 2D SPI και SPC, έξυπνη κεφαλή εκτύπωσης κλειστού-βρόχου και<5-minute quick line change. It is your ideal choice for achieving high-quality, highly stable SMT production.
Επισήμανση και λεπτομέρειες
Απόλυτη ακρίβεια και σταθερότητα
- Εξαιρετικά-υψηλή επαναληψιμότητα:Χρησιμοποιώντας σερβοκινητήρες υψηλής ακρίβειας-και έλεγχο υπολογιστή, η επαναληψιμότητα επιτυγχάνεται ±10,0μm (@6 σ, Cpk μεγαλύτερη ή ίση με 2,0).
- Κορυφαία-Ποιότητα εκτύπωσης:Επιτυγχάνει ακρίβεια εκτύπωσης ±0,02mm και επαναληψιμότητα ±15,0μm (@6 σ, Cpk μεγαλύτερη ή ίση με 2,0), εξασφαλίζοντας άψογη συνέπεια στην εναπόθεση πάστας συγκόλλησης.
- Προηγμένο σύστημα όρασης:Εξοπλισμένο με προηγμένο σύστημα όρασης ανεξάρτητου φωτισμού πάνω/κάτω και κινούμενο φακό υψηλής ταχύτητας-για γρήγορη και ακριβή ευθυγράμμιση PCB και στένσιλ.
Ευφυής Εκτύπωση & Ανώτερη Διαδικασία
- Smart Squeegee Control:Γραμμικός κινητήρας κλειστής-κεφαλής εκτύπωσης βρόχου (προαιρετικό) με ελεγχόμενη πίεση, ταχύτητα και διαδρομή από υπολογιστή-για ομοιόμορφη, σταθερή ποιότητα εκτύπωσης.
- Ανάρτηση-Τύπος έξυπνης κεφαλής εκτύπωσης:Διπλοί ανεξάρτητοι κινητήρες άμεσης-οδήγησης εξισορροπούν το ίδιο το βάρος-και προσαρμόζονται αυτόματα, εξασφαλίζοντας ομαλή εκτύπωση και ευέλικτη λειτουργία.
- Εξαιρετική-Δυνατότητα εκτύπωσης λεπτού τόνου:Εκτυπώνει άψογα εξαιρετικά-λεπτά επιθέματα με βήμα 0,3 mm, ικανοποιώντας τις απαιτήσεις παραγωγής PCB υψηλής-πυκνότητας.
- Ευέλικτη διαδικασία εκτύπωσης:Το ενσωματωμένο-σύστημα ακριβούς ελέγχου πίεσης επιτρέπει την προγραμματιζόμενη προσαρμογή για διαφορετικές απαιτήσεις εκτύπωσης.
Υψηλή απόδοση και συμβατότητα
- Ταχύς κύκλος παραγωγής:Επιτυγχάνει χρόνο κύκλου μηχανής μόλις 7 δευτερολέπτων (εξαιρουμένης της εκτύπωσης και του καθαρισμού), ενισχύοντας σημαντικά την απόδοση παραγωγής.
- Εξαιρετικά-Γρήγορη αλλαγή γραμμής:Ολοκληρώνει τις αλλαγές σειρών προϊόντων σε λιγότερο από 5 λεπτά, επιτρέποντας την αποτελεσματική εναλλαγή μεταξύ μικρών-παρτίδων/πολλαπλών- σειρών παραγωγής προϊόντων.
- Ευρεία συμβατότητα PCB:Υποστηρίζει PCB που κυμαίνονται από 450×350mm (μέγιστο) έως 50×50mm (min), με συμβατότητα πάχους από 0,4-6mm.
Ισχυρός ποιοτικός έλεγχος και{0}}Φιλικό λογισμικό
- Standard 2D Inspection & SPC.
- Αποτελεσματική πρόληψη στρέβλωσης:Η μονάδα χειρισμού πλακών πολλαπλών{0}}λειτουργιών τοποθετεί και σφίγγει αυτόματα τα PCB. Διαθέτει κινητές μαγνητικές ακίδες και προαιρετική πλατφόρμα κενού για την εξουδετέρωση της παραμόρφωσης της πλακέτας, εξασφαλίζοντας ομοιόμορφη εκτύπωση.
- Σύστημα φιλικού χρήστη-:Διαθέτει διεπαφή Windows 7 με πλούσια λειτουργικότητα και ένα διαισθητικό περιβάλλον αλληλεπίδρασης του ανθρώπου-μηχανήματος, που εξασφαλίζει απλή, βολική και εύκολη λειτουργία.
- Αυτο-Σύστημα διάγνωσης:Εξοπλισμένο με αυτο-διαγνωστικούς ήχους-οπτικούς συναγερμούς που υποδεικνύουν αιτίες βλάβης, διευκολύνοντας τη συντήρηση.
Παράμετρος NeoDen ND2
| Εκτέλεση | Επαναλάβετε την ακρίβεια θέσης:±10,0 μm @6 σ, Cpk Μεγαλύτερο ή ίσο με 2,0 |
| Ακρίβεια επανάληψης:±20,0 μm @6 σ, Cpk Μεγαλύτερο ή ίσο με 2,0 | |
| Χρόνος κύκλου:< 7s(εξαιρουμένης της εκτύπωσης και του καθαρισμού) | |
| Αλλαγή προϊόντος:< 5 min | |
| Παράμετροι PCB | Μέγιστο μέγεθος σανίδας:450 * 350 χλστ |
| Ελάχιστο μέγεθος σανίδας:50 * 50 mm | |
| Πάχος PCB:0.4 - 6χιλ | |
| Μέγιστο βάρος σανίδας:3 κιλά | |
| Ταχύτητα μεταφοράς:1500 mm/s (Μέγ.) | |
| Μέθοδος σύσφιξης PCB: Προγραμματιζόμενοι ελαστικοί πλευρικοί σφιγκτήρες + Αυτόματη ρύθμιση πάχους σανίδας + Σύσφιξη άκρου-ασφαλισμένου υποστρώματος | |
| Παράμετροι εικόνας | Πεδίο προβολής (FOV):8 * 6 mm |
| Εύρος προσαρμογής πλατφόρμας: X:±5,0mm, Y:±7,0mm, θ:±2,0 μοίρες | |
| Σύστημα κάμερας: Ανεξάρτητη κάμερα, ξεχωριστό σύστημα όρασης απεικόνισης προς τα πάνω/κάτω, γεωμετρική αντιστοίχιση θέσης | |
| Καθαρισμός & Ξύστρα | Λειτουργία καθαρισμού: Σύστημα καθαρισμού τύπου σταγόνας-. Λειτουργίες στεγνού, υγρού, κενού |
| Τύπος ξύστρας: Ξύστρα από χάλυβα/Ξύστρα κόλλας (διαδικασία εκτύπωσης ταιριάσματος γωνίας 45 μοιρών / 50 μοιρών / 60 μοιρών) | |
| Πάχος ξύστρας:0,25 χλστΔιαμάντι-όπως επίστρωση άνθρακα | |
| Εξοπλισμός & Περιβάλλον | Απαιτήσεις ισχύος: AC220V±10%, 50/60Hz, 15A |
| Πεπιεσμένος αέρας:4~6 kg/cm | |
| Βάρος μηχανής: Περίπου1000 κιλά | |
| Εξωτερικές διαστάσεις:1150 x 1415 x 1540 χλστ(Εξαιρούνται τα τρία-χρώματα φωτός, η οθόνη και το πληκτρολόγιο) | |
| Λειτουργικό σύστημα: Windows 7 | |
| Θερμοκρασία περιβάλλοντος:23±3 μοίρες | |
| Σχετική υγρασία:45~70% RH |
Βίντεο για εκτυπωτές Stencil PCB NeoDen ND2
Εμπορικές Πληροφορίες
Λεπτομέρειες συσκευασίας: Ξύλινη συσκευασία τελάρου
Χρόνος παράδοσης: 20-25 ημέρες
Σχετικά με το NeoDen
Εργοστάσιο
Γρήγορα γεγονότασχετικά με το NeoDen
- Ιδρύθηκε το 2010, 200+ υπάλληλοι, 27,000+ Τ.μ. εργοστάσιο.
- Το NeoDen παρέχει μία-γραμμή SMT.
- Επιτυχείς πελάτες 10000+ σε όλο τον κόσμο.
- 40+ Παγκόσμιοι πράκτορες που καλύπτονται στην Ασία, την Ευρώπη, την Αμερική, την Ωκεανία και την Αφρική.
- Κέντρο Ε&Α: 3 τμήματα Ε&Α με 25+ επαγγελματίες μηχανικούς Ε&Α.
- Καταχωρίστηκε με CE και έλαβε 70+ διπλώματα ευρεσιτεχνίας.
- 30+ μηχανικοί ποιοτικού ελέγχου και τεχνικής υποστήριξης, 15+ ανώτεροι διεθνείς πωλήσεις, έγκαιρη ανταπόκριση πελατών εντός 8 ωρών, επαγγελματικές λύσεις παροχής εντός 24 ωρών.
Εκθεση
Πιστοποίηση
Συσκευασία & Αποστολή
Συσκευασία:
Ένα κομμάτι σε μια ξύλινη θήκη
Κατάλληλη ποσότητα για ξύλινη θήκη εξαγωγής
Άλλα αξεσουάρ συσκευασίας κανονικά
Η συσκευασία που απαιτείται από τον πελάτη είναι διαθέσιμη
Αποστολή:αεροπορικώς, θαλάσσης ή εξπρές
Χρόνος παράδοσης:περίπου 15~30 ημέρες μετά την επιβεβαίωση των λεπτομερειών παραγγελίας και της παραγωγής.
Μελέτη περίπτωσης: NeoDen ND2 Powers High-Κατασκευή ηλεκτρονικών συσκευών στην Αλγερία
Κλίμακα υψηλής-Εικόλληση συγκόλλησης ακριβείας για ηλεκτρονικά είδη μαζικής κατανάλωσης
Ιστορικό και πρόκληση:Ως κορυφαίος βορειοαφρικανός κατασκευαστής κιβωτίων τηλεόρασης, πλακών ελέγχου AC, εξοπλισμού ήχου και φορητών συσκευών, αυτός ο Αλγερινός πελάτης αντιμετώπισε τεράστια πίεση χωρητικότητας. Τα παραδοσιακά σημεία συμφόρησης στην κατασκευή τους εμπόδισαν να ανταποκριθούν σε αυξανόμενους όγκους παραγγελιών, διατηρώντας παράλληλα αυστηρά πρότυπα ποιότητας.
Αποτελέσματα:Η ανάπτυξη της αυτοματοποιημένης γραμμής SMT με βάση το ND2 εξάλειψε τα σημεία συμφόρησης εκτύπωσης, επέκτεινε δραστικά την παραγωγική ικανότητα και εξασφάλισε το ανταγωνιστικό πλεονέκτημα του πελάτη στην αγορά της Βόρειας Αφρικής.
Διαβάστε την πλήρη μελέτη περίπτωσης & εργοστασιακή ρύθμιση →Μελέτη περίπτωσης: NeoDen ND2 Streamlines High-Mix Manufacturing for Swedish Engineering Firm
Μείωση του χρόνου διακοπής λειτουργίας και του εργατικού κόστους σε υψηλή-μίξη, μεσαία-Παραγωγή SMT
Ιστορικό και πρόκληση:Εξειδικευμένος σε εξατομικευμένες λύσεις μηχανικής στη Σουηδία, αυτός ο πελάτης αντιμετώπισε συχνές αλλαγές προϊόντων. Οι παραδοσιακές χειροκίνητες ρυθμίσεις γραμμής SMT προκάλεσαν παρατεταμένο χρόνο διακοπής λειτουργίας, χαμηλή λειτουργική απόδοση και υψηλό κόστος εργασίας σε μια αγορά με αυστηρούς περιορισμούς κόστους και ποιότητας.
Αποτελέσματα:Με την ενσωμάτωση της αυτοματοποιημένης γραμμής SMT που βασίζεται στο ND2, ο πελάτης πέτυχε γρήγορη εναλλαγή εργασιών, μειωμένη εξάρτηση από εξειδικευμένο εργατικό δυναμικό και μεγιστοποιημένη απόδοση για τα εξατομικευμένα έργα μηχανικής του.
Διαβάστε την πλήρη μελέτη περίπτωσης & εργοστασιακή ρύθμιση →
